ガンタイプイオナイザ(GH-05L/GH-05U)
Gun type ionizer (GH-05L/GH-05U)
特長
- 高電圧電源部と除電電極部をエアガンボディに内蔵しており、高電圧ケーブルが露出していないため、安全性が高い設計となっております。
- 超小型高電圧電源とエアガンとの一体構造のため、小型軽量で長時間の使用にも疲れません。
- エアガンのレバーを握ったとき(エアが出ているとき)のみイオンを生成する設計で、従来機種に比べ格段に放電電極針の汚れが少なく、長期間安定して使用することができます。
- 従来機種からご好評の電源スイッチを装備し、長期間使用しない場合の待機電力を抑えると共に、放電電極針メンテナンス時にも手元で電源を切ることができ、安全性が高くなっております。
- イオン生成効率の高い高周波ACタイプで、さらに信頼性の高い巻き線型トランスの採用により、衝撃に強く長期間安定して使用が可能です。
- 付属のACアダプタでの電源接続、エアチューブにてエアを供給するだけで簡単に使用できます。(電源接続は接地極付電源ケーブル(3Pプラグ)で、確実にアースに接続ください)
仕様
イオナイザ本体
型式 | GH-05L/GH-05U |
---|---|
イオン生成方式 | 高周波コロナ放電式 |
放電電極針 | タングステン |
エア圧力(流量) | 0.05~0.60MPa(30~240L/min) |
推奨エア圧力(流量) | 0.20~0.40MPa(95~170L/min) |
エア供給口 | 外形Φ6 ワンタッチ継手 GH-05Lは下部、GH-05Uは上部より供給 |
警報表示 | 極端な汚れ、高電圧回路異常時動作ランプ赤点灯 |
オゾン発生量 | 0.02ppm以下(150mm) |
環境 | 0~40℃、80%RH以下(結露なきこと) |
入力電圧 | DC24V(専用ACアダプタKN-AC1Cより供給) GH-05Lは下部、GH-05Uは上部より供給 |
消費電力 | 約2.5VA(DC24V) |
質量 | 約270g |
ACアダプタ(付属品)
型式 | KN-AC5C |
---|---|
入力電圧 | AC100V~240V 50Hz/60Hz |
出力電圧 | DC24V |
質量 | 380g |
オプション
- ●スパイラルエアチューブGH-OP-01:全長約1000mm、最大約1600mm
- ●吊下げスプリング付スパイラルエアチューブ(GH-05U用)GH-OP-02:全長約1000mm、最大約1600mm
- ●電源延長ケーブル(5m)GH-OP-03
- ●交換用放電電極針KN-NE10
- ●放電電極針交換用工具KN-NE-K01
オプション使用例

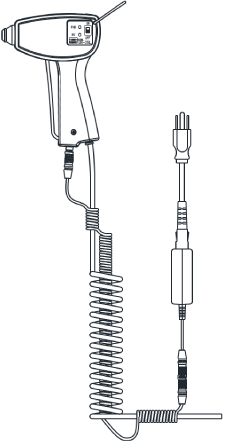

●GH-05LにGH-0P-01を使用![GH-05LにGH-0P-01](/wp-content/uploads/2020/06/xGH-05L_GH-0P-01.gif.pagespeed.ic.52coO2G7Kt.png)
![GH-05LにGH-0P-01](/wp-content/uploads/2020/06/xGH-05L_GH-0P-01.gif.pagespeed.ic.52coO2G7Kt.png)

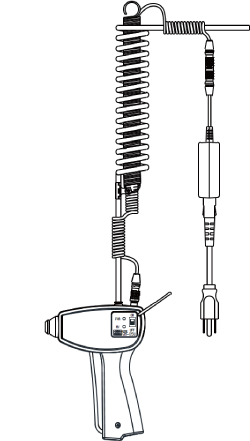

●GH-05UにGH-OP-02を使用![GH-05UにGH-OP-02](/wp-content/uploads/2020/06/xGH-05U_GH-OP-02.gif.pagespeed.ic.gP2h0kL-Ne.png)
![GH-05UにGH-OP-02](/wp-content/uploads/2020/06/xGH-05U_GH-OP-02.gif.pagespeed.ic.gP2h0kL-Ne.png)

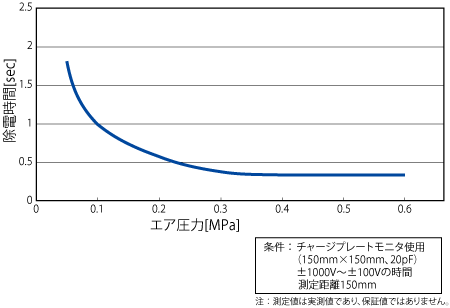

除電特性

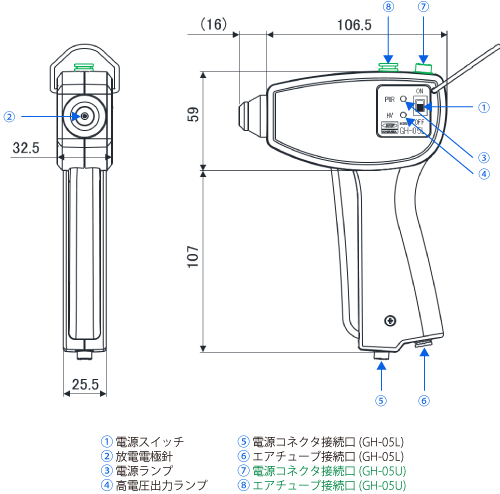

寸法・各部の名称
イオナイザ本体
ACアダプタ(KN-AC5C:付属品)
用途
- 樹脂成形部品、光学部品の除電除塵
- 塗装前の除電除塵
- 樹脂製品加工時の除電除塵
- 各種組立工程でのホコリ、異物対策
