バータイプ静電気除去装置（PASシリーズ/CFBシリーズ）
Bar type static eliminator (PAS series/CFB series)


特長

  • ACタイプのイオン生成方式です。
  • コロナ放電による除電方式であるので、帯電物に触れずに除電出来ます。
  • 高電圧電源部は、出力電圧の異常放電を検知する保護回路を標準装備しました。（PAS-801AL2は、出力電圧の変動と異常放電を検知する保護回路を標準装備）
  • 高電圧電源内に標準装備されている保護回路は、出力電圧の異常を検知し、出力を停止すると共に、ランプによる警報を出します。（PAS-801AL2はランプとブザーによる警報）
  • 除電電極は、容量結合にセラミック誘電体素子を用いた全く新しい電極構造です。

仕様

高電圧電源

型式
除電電極長
高電圧ｹｰﾌﾞﾙ長
消費電力
入力電源
保護回路
外部出力
PAS-801AL2
合計10m
合計30m
約35VA
100V～110V
または
200V～220V

50Hz
または
60Hz
（切替可能）
放電・出力異常の検知、
ランプ・ブザーによる警報
有
PAS-801
異常放電の検知、
ランプによる警報
無
PAS-802
合計30m
合計10m
約100VA
無
PAS-703合計5m合計10m約30VA無
PAS-710
合計5ｍ
合計10m
約20VA
100V～110V
または
200V～220V
（切替可能）

50Hz/60Hz
有
PAS-704
合計2m
合計3m
約30VA
無
PAS-705
合計1m
合計2m
100V
または
200V
（切替可能）

50Hz/60Hz
無
無

除電電極


標準仕様　使用温度0～40°C／湿度80%RH以下

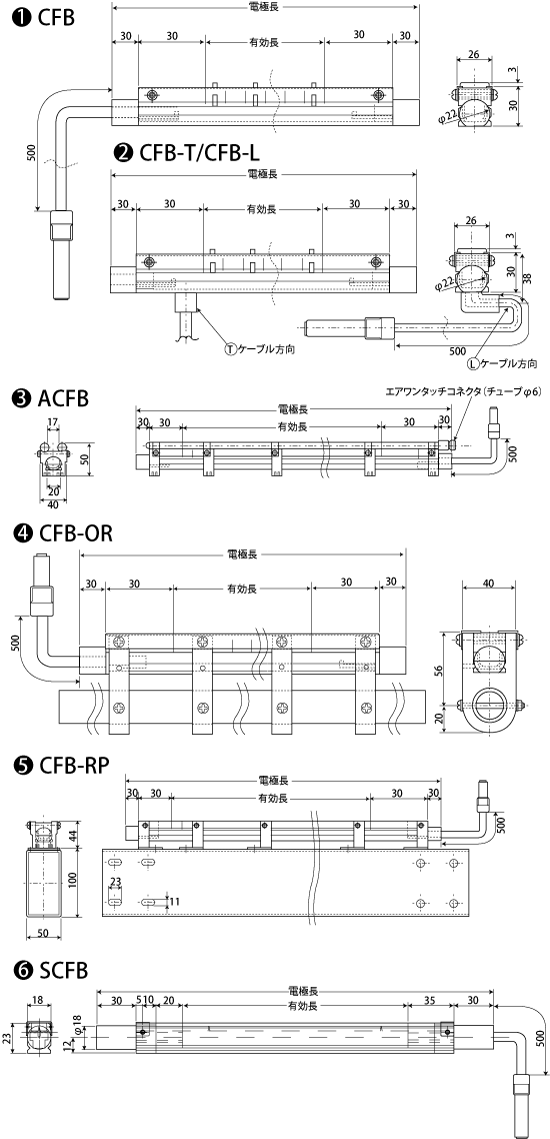

型式外観図製作寸法
CFB1100mm～1100mm
CFB-T（ケーブル方向）2
CFB-L（ケーブル方向）
ACFB（エアタイプ）3
CFB-OR（補強タイプ）41150mm～3000mm
CFB-RP（補強チャンネル）53000mm～7500mm
SCFB（スリムタイプ）6100mm～1100mm

耐熱仕様　使用温度0～100°C／湿度80%RH以下

型式外観図製作寸法
TCFB1100mm～1100mm
TACFB3
TCFB-OR（補強タイプ）41150mm～3000mm

除電電極寸法表

CFB除電電極寸法表
型式電極長有効長
CFB-100220100
CFB-200310190
CFB-300415295
CFB-400520400
CFB-500610490
CFB-600715595
CFB-700820700
CFB-800910790
CFB-9001015895
CFB-100011201000
CFB-110012101090
CFB-120013151195
CFB-130014201300
CFB-140015101390
CFB-150016151495
CFB-160017201600
CFB-170018101690
CFB-180019151795
CFB-190020201900
CFB-200021101990
CFB-210022152095
CFB-220023202200
CFB-230024102290
CFB-240025152395
CFB-250026202500
CFB-300031152995
CFB-350036103490
CFB-400041204000
CFB-450046154495
CFB-500051104990
CFB-550056205500
CFB-600061155995
CFB-700071207000
CFB-800081107990

※CFB-1100を超える場合は補強パイプ付になります。

SCFB除電電極寸法表
型式電極長有効長
SCFB-100230100
SCFB-200330200
SCFB-300430300
SCFB-400530400
SCFB-500630500
SCFB-600730600
SCFB-700830700
SCFB-800930800
SCFB-9001030900
SCFB-100011301000
SCFB-110012301100

寸法
